長袋離線脈沖除塵器技術是一種處理風ft大、淸灰效果好、除塵效率髙、運行可靠、維護 方便、占地面積小的大型除塵設備。應用于冶金行業、建材行業、化工行業、鍋爐煙氣除塵等 行業的粉塵治理和物料回收。

1.工作原理

除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架、濾袋及噴吹裝置、卸灰裝置等 組成。含塵空氣從除塵器的進風均流管進人各分室灰斗，并在灰斗導流裝置的導流下，大顆粒 的粉塵被分離，直接落人灰斗，而較細粉塵均勻地進人中部箱體而吸附在濾袋的外表面上，干 凈氣體通過濾袋進人上箱體，并經各離線閥和排風管排人大氣。隨著過濾工況的進行，濾袋上 的粉塵越積越多，當設備阻力達到限定的阻力值（一般設定為1500Pa)時，由淸灰控制裝置 按差壓設定值或清灰時間設定值自動關閉一室離線閥后，按設定程序打開電控脈沖閥，進行停 風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力驟增，將濾袋上的粉塵進行抖落（即使黏細粉塵 亦能徹底地清灰）至灰斗中，由排灰機構排出。

2.除塵器主要結構特點

(1)具有先進的薄板型提升閥，離線三狀態淸灰機構，技術先進、工作可靠、清灰徹底。

(2)設計合理的進風均流管和灰斗的導流技術解決了一般布袋除塵器常產生的各分室氣流 不均勻的現象。

(3)設計了特殊大儲莆的脈沖閥貯氣包既可滿足用戶提供的高壓（G型）氣源時使用，亦 可滿足低壓（D型）氣源時使用。

(4)濾袋上端采用彈簧漲圈型式，不但密封性能好，而且在維修更換布袋時快捷簡單，實 現機外換袋。

(5)在袋籠的結構設計上可按不同工況有多種結構型式（八角形、圓形等）的選擇，對袋 籠的制造有嚴格的要求，其各項指標較行業標準提高50%左右。袋籠標準長度為Sm,如用戶 場地有限，還可根據需要增長1?2m,從而在處理相同風量時，該設備較其他反吹風除塵器和常規脈沖除塵器占地面積小，可節省30%?50%，設備重量亦可減少40%左右。

(6)電磁脈沖閥采用進口件，其易損件膜片的使用壽命大于100萬次。

(7)除塵器控制可采用先進的程控器，具有差壓、定時、手動三種控制方式，對除塵器離 線閥、脈沖閥、卸灰閥等實現全面系統控制，如有要求并可對本體上的傳感元器件如溫度、料 位等進行輔助報替控制。

3.規格性能

LCMd/g型系列長袋離線脈沖除塵器性能參數表（見表5-38)

4.規格型號

(1)型號規格標記示例說明

LCMd/g-11000

L：布袋除塵器標準命名字母；C:長袋；M:脈沖；D:低壓型；G:高壓型》

11000：過濾面積為11000m2。

請在訂貨時注明全稱，當選用高壓長袋脈沖除塵器時，請注明LCMG*XXXX，當選用 低壓長袋脈沖除塵器時，請注明LCMEKXXXX。

(2)濾袋材質:

①一般工況下，溫度

②如用易燃易爆場合時，請注明采用防靜電滌綸針刺氈濾料。

③當用在溫度130?250C時請注明采用諾美克斯針刺氈或Ryton等耐髙溫濾料，具體根 據工況條件選定。上述請在訂貨時注明或向本公司咨詢，若無要求則供貨時按第①條執行。

(3)壓縮空氣消耗量計算

L=1' 5 lOOO^X T m"mln?(5'7)

式中，n為一分鐘所噴吹的脈沖閥數目；9為一個脈沖閥噴吹一次的耗氣量，約150? 250L; 了為清灰周期（分），根據人口塵濃度及粉塵性質確定。

(4)控制方式有多種

①清灰控制器。由清灰控制器對離線及電磁脈沖閥按設定程序實現定時啟動。

②控制柜。配套可編程控器對除塵器離線閥、電磁脈沖閥、卸灰機構及有關除塵器本體、 傳感器件實行全壓差或定時、手動三種不同方式的淸灰控制，并對壓力、溫度等參數進行 監控。

5.安裝及調試

(1)為便于運輸，設備進行解體交貨，其結構只刷防銹漆、面漆由用戶負責委托安裝單位 涂刷。對運輸過程造成的損壞應及時修復，同時對設備做好保管工作。

(2)對傳動機構、裝置進行專門檢查，開始試運轉前對轉動或滑動部分，要涂以潤滑脂， 減速機箱內要注人潤滑油，使機件正常動作。

(3)安裝設備前應對基礎進行校對，合格后才能進人安裝工作。安裝工作應嚴格按圖紙要 求進行，一般由下而上，先把下部的部件包括支架、灰斗等安裝妥當，支架、灰斗固定后再吊 裝中箱體及上箱體，然后再安裝氣包及配管以及電氣信號系統。袋籠及濾袋必須在除塵器安裝 質童全機檢查合格后，才能安裝，而且應在供方現場指導人員的指導下進行安裝，確保安裝 質量。

(4)安裝壓縮空氣管路時，管道內除去污物要防止堵塞，安裝后要先清洗管路再進行試 壓，將減壓閥調至規定壓力。

(5)按清灰控制系統或控制柜的接線要求安裝電源及控制線路，然后進行整機試車。

?

6.維護和檢修

(1)除塵器要專設人操作和檢修。全面掌握除塵器的性能和構造，發現問題及時處理，確 保除塵系統正常運轉。

(2)運轉部位定期注油。

(3)發現排出口含塵濃度增大，表明已有濾袋破漏，檢修時，應先停風機或關閉單室的 進、出風閥門，然后打開上蓋，如袋口有積灰，則說明該濾袋已破損，須更換或補修。

(4)除塵器阻力一般在1500P3，淸灰周期可根據阻力情況用控制器的調節旋鈕進行調整。

(5)壓縮空氣系統的過濾器要定時排污，氣包的低點的排水閥要定期放水。

7.除塵器外形尺寸

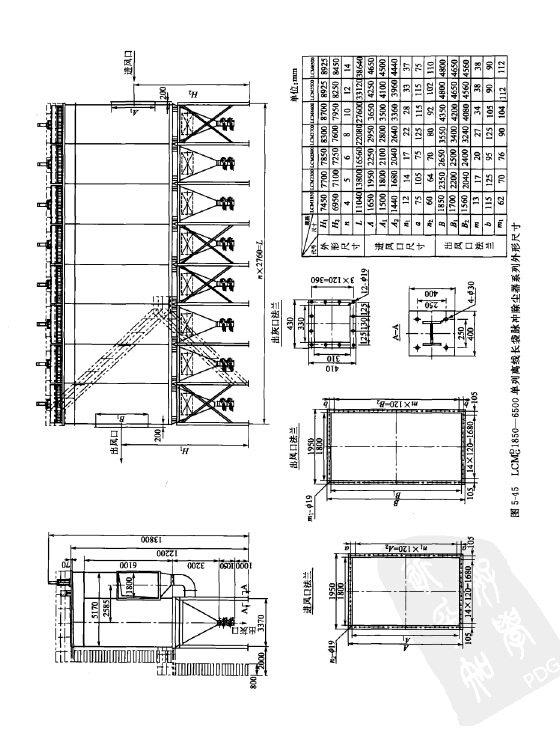

外形尺寸見圖5-45 (單排布置）和圖5-46 (雙排布置）。
