1.主要特點

大中型脈沖袋式除塵器是為適應較大風量的需要開發的除塵設備，其特點是濾袋長，數鑷 多，設備緊湊，可處理較大謾的含塵氣體。

2.結構

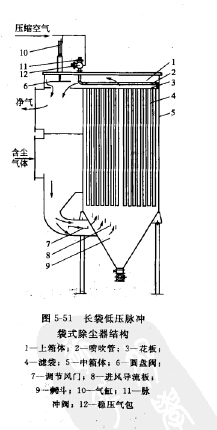

其結構如圖5-51所示。含塵氣體由中箱體下部引 人，被擋板導向中筘體上部進人濾袋。凈氣由上箱體排 出。對大中型而言，氣流導向擋板的設計至關重要，良 好的擋板可以使除塵器內流場更為合理，從而可以降低 設備阻力，并提髙除塵效果。

脈沖閥與噴吹管的連接采用插接方式。噴吹管上有 孔徑不等的噴嘴，對準每條濾袋的中心。按標準設計每 15條袋（過濾面積34m2)共用一個脈沖閥，袋口不設引 射文氏管。

為清除脈沖噴吹后存在的粉塵再次黏附現象，又有 —種停風離線清灰的中型脈沖袋式除塵器。它將上箱體 分隔成若干小室，各設有停風閥。當某室的脈沖閥噴吹 時，關閉該室停風閥，截斷含塵氣流，從而增加了清灰 效果。每次噴吹時間為65?85ms,較傳統小型脈沖清灰 方式短50%,能產生更強的清灰效果。清灰控制采用定 壓差控制方式，也可采用定時控制。

濾袋直徑為奵20mm,長度為6m。依靠縫于袋口的 彈性脹圈將濾袋嵌壓在花板上。換袋時壓扁袋口成彎月 形，并將濾袋取出。

這種中型脈沖袋式除塵器有以下優點：

①噴吹裝置自身阻力小，脈沖閥啟閉迅速，因而噴 吹壓力低至0. 15?0.25MPa;②濾袋長度6m，占地面積 相對較小；③濾袋拆換方便，人與塵袋接觸短暫，操作 條件好；④配套的電腦控制儀工作可靠，調節方便。

3.性能

CDMC中型脈沖袋式除塵器的處理風量為4X102?40X104m3/h。

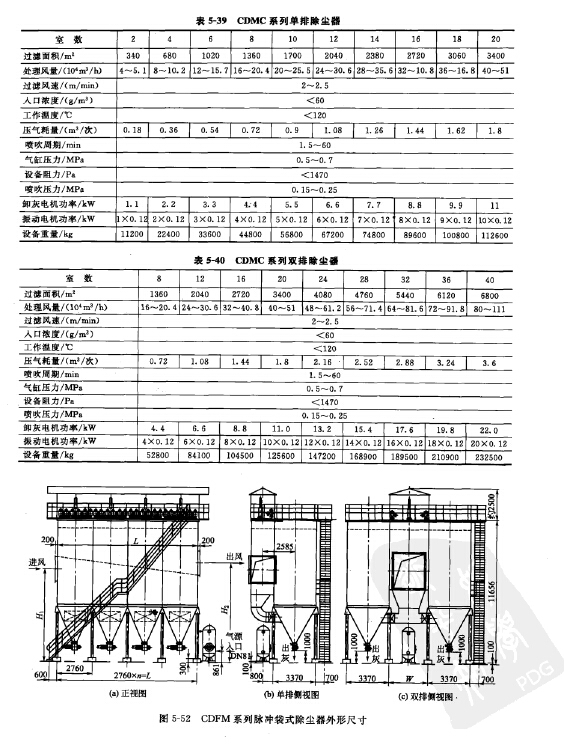

除塵器的主要性能參數見表5-39和表5-40。

4.主要尺寸

CDFM型脈沖式除塵器的主要外形尺寸見圖5-52和表5-41。除塵器外觀見圍5-53。

?

?
