焦炭吸附倉技術規格書

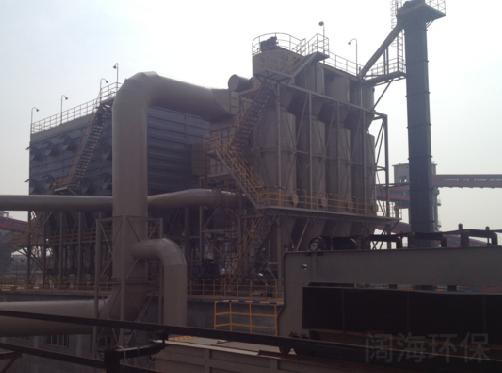

焦化廠焦?fàn)t焦炭吸附倉

焦化廠焦?fàn)t裝煤時會由機側爐頭處產生大量的焦油含量高的滾滾黃煙，該處產生的煙氣由于焦油含量高直接進入地面除塵站會直接造成布袋除塵器濾袋糊死，除塵器失去作用，這就需要一種焦油吸附設備，對裝煤時進入布袋除塵器的煙氣進行預處理，降低進入布袋除塵器的煙氣中的焦油含量。經我們多年在焦化行業中的煙氣除塵經驗結合設計院提供的技術參數，設計出了焦炭吸附裝置，并在山西、河北、江蘇、山東等地的焦化廠投入使用，取得了客戶的一致好評。

焦化廠焦?fàn)t焦炭吸附倉構造及工藝流程簡介：

用裝載設備取（20-40mm）焦炭顆粒若干（根據現場實際用量） 直接裝入除塵地面站焦炭料倉，經過振動給料機將焦炭顆粒直接由斗式提升機輸入到刮板輸送機中，刮板輸送機依次將 20-40 ㎜焦炭顆粒裝入到焦粒吸附裝置焦粉貯倉中，在焦炭貯倉上方設有上料位計，焦炭顆粒達到料位上限，自動化控制顯示，自動停止上料。

結構組成：焦粒吸附裝置由若干個吸附單元組成，單個單元主要由以下幾部分組成：

1、用于吸附過濾作用的吸附腔

2、與吸附腔組成進風室的進風筒

3、吸附腔上部的焦粒添加裝置

4、吸附腔內的煙氣排出室

5、進風室下部的焦粒排出口。

其中吸附腔是圓環狀筒型，其腔壁上開有大小適宜交錯排列的圓孔，圓孔上方均設有防止焦粒外泄的隔板。

工作原理：裝煤時產生的煙塵在地面站引風機的作用下進入吸附裝置進風室，經過吸附腔的過濾吸附作用，煙塵中的焦油和粉塵等物質在接觸凝聚作用、篩慮凈化作用和慣性碰撞作用被吸附在吸附腔內，過濾后的煙塵在引風機作用下由吸附腔內部的煙氣排除室排出進入下道工序。

主要技術參數：

處理煙氣量：              150000m³/h

設備阻力：                1200-1500Pa

設備耐壓：                6500Pa

煙氣溫度：                <200℃

吸附材料：                25-40mm焦炭顆粒

焦炭吸附倉配置表：
